Progressive Die Engineering Secrets: Oppnå ±0,01 mm toleranser i presisjons kobberterminaler

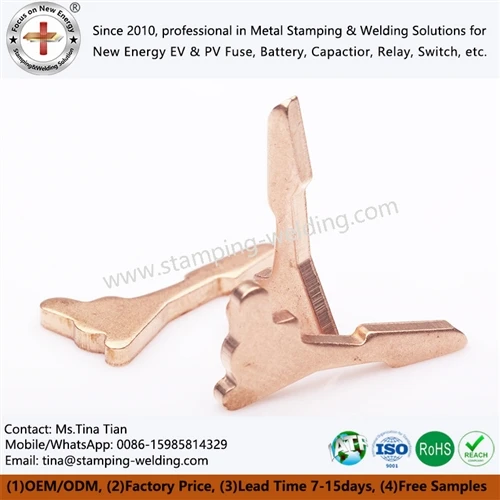

Presisjons kobberterminaler som krever ±0,01 mm dimensjonstoleranse avhenger mindre av sluttinspeksjon enn av progressiv formarkitektur, materialkontroll og-prosessovervåking. For høyt-volum Precision Progressive Die Stamping, må dyseklaring, karbidstansgeometri, flertrinns bøying, stripeføring og sensortilbakemelding utformes som ett kontrollert system.



For EV-batteriterminaler, strøm-elektronikkkontakter, relékomponenter og høy-elektriske kontakter, kan dimensjonsdrift øke kontaktmotstanden, forstyrre monteringskraften eller skape feiljustering under automatisk innsetting. En OEM med høy-kobberstempling må derfor kontrollere formingsprosessen ved formen i stedet for å forsøke å korrigere variasjoner etter stempling.







En progressiv dyse konverterer coil stock til en ferdig terminal gjennom sekvensielle piercing-, blanking-, coining-, formings-, bøynings- og-operasjoner. Med en toleranse på ±0,01 mm, bidrar hver stasjon til den endelige dimensjonsstabelen-opp.



Dysedesignet bør etablere et fast datumsystem før individuell stasjonsgeometri utvikles. Funksjonelle dimensjoner bør referere til samme stripedatum der det er mulig i stedet for å samle toleranser fra foregående bend eller hull.



IATF 16949 datumkontroll for ±0,01 mm terminalstempling



En praktisk datumarkitektur deler terminalen i tre kontrollgrupper:

Primært datum: bærestrimmel eller lokaliseringsfunksjon som kontrollerer strimmelstigning.
Sekundært datum: pilothull eller presisjons-gjennomhullet funksjon som kontrollerer lengdeposisjon.
Funksjonelt datum: klemmekontakt, monteringshull eller sammenkoblingsflate kontrollert mot monteringskravet.

For høy-kobberstempling inkluderer typiske prosessmål:



Parameter	Engineering Mål	Primær kontroll
Ferdig kritisk dimensjon	±0,01 mm	Dysgeometri + CMM
Strip pitch	±0,01–0,02 mm	Pilotsystem
Hulldiameter	±0,01 mm	Hårdmetallstans/dyseklaring
Burr høyde	Prosess-spesifikk	Stansekant + klaring
Bøyevinkel	±0,5 grader eller tettere	Forming i flere-trinn
Materialtykkelse	Leverandørspesifikasjon	Innkommende inspeksjon
Dysejustering	Prosesskontroll på mikron-nivå	Die vedlikehold + styresystem
Endelig dimensjonsbekreftelse	CMM	PPAP nivå 3 dokumentasjon



Det kritiske punktet er at ±0,01 mm ikke skal behandles som en sluttinspeksjonsspesifikasjon alene. Dersom prosessevnen ikke kan opprettholde dimensjonen under kontinuerlig produksjon, utgjør ikke sortering av ferdige deler prosesskontroll.



C1100 og C2680 materialadferd under IATF 16949-kontroll

Kobberterminaler er følsomme for både materialtykkelse og mekaniske egenskaper. C1100 rent kobber gir høy elektrisk ledningsevne, mens C2680 messing gir større styrke og annerledes formingsadferd.



Eiendom	C1100 rent kobber	C2680 Messing
Primær fordel	Høy elektrisk ledningsevne	Høyere mekanisk styrke
Typisk bruk	Høy-strømterminaler, samleskinnegrensesnitt	Koblingsterminaler, strukturelle kontakter
Dannende atferd	Høy duktilitet; deformasjon kan øke tilbakefjæringsvariasjonen	Høyere styrke; større formingskraft
Konduktivitet	Opptil ca. 100 % IACS avhengig av tilstand	Lavere enn rent kobber
Betraktning av verktøy	Vedheft og gnaging kontroll	Høyere formingsbelastning
Overflatekrav	Elektriske kontaktapplikasjoner kan kreve plettering	Tinn/nikkelbelegg vanligvis brukt



Materialsertifisering bør være korrelert med spoleparti, temperament, tykkelse og stemplingsretning. En materialerstatning som virker dimensjonalt ekvivalent på en tegning kan endre formingskraft og tilbakespring.



Be om gratis DFM-evaluering og tilbud





Stempelmateriale påvirker direkte kantstabilitet, graddannelse, dimensjonell repeterbarhet og vedlikeholdsintervaller. For kobberterminaler som krever lange produksjonsserier, bør valget mellom herdet SKD11 og karbid være basert på belastning, geometri, materialtilstand og forventet slagtall.



Wolframkarbid vs SKD11 for høy-presisjonsstempling



Verktøymateriale	Typiske egenskaper	Presisjonsapplikasjon	Hovedrisiko
Wolframkarbid	Meget høy hardhet og slitestyrke	Fin piercing, smale spor, kritiske hull	Sprø ved støt eller feiljustering
SKD11	Høy hardhet, seighet, bearbeidbarhet	Generelle stanser, dyser, forming av innsatser	Kantslitasje over lange løp
Karbid + SKD11 kombinasjon	Slitasjebestandig-skjæring med tøffere støtte	Progressive dies med høyt-volum	Krever kontrollert montering
Belagt verktøystål	Redusert friksjon og forbedret slitasjeadferd	Høy-produksjon	Beleggskader hvis underlaget er ustabilt



For fine terminal piercing kan karbidstanser opprettholde en skarpere skjærekant over lengre produksjon. Imidlertid bør ikke karbid velges bare fordi det er hardere.



En dårlig justert karbidstempel kan sprekke der en SKD11-stempel vil deformeres eller slites gradvis.



1. Dyseklaring kontrollerer gradhøyde og dimensjonsstabilitet

Kobber har høy duktilitet og kan gi uønsket velt, grader eller sekundær deformasjon når klaringen er dårlig tilpasset materialtykkelsen.

Den effektive klaringen avhenger av:

Kobberlegering og temperament
Materialtykkelse
Stansegeometri
Kuttehastighet
Nødvendig gradhøyde
Hulldiameter
Forventet verktøylevetid

For en høy-presisjonsterminal må kutteklaringen valideres eksperimentelt i stedet for å kopieres fra en generisk prosenttabell.

En produksjonsprøve bør korrelere:

klaring → skjærekraft → bruddsone → gradhøyde → dimensjonsavvik → verktøyslitasje

Dette skaper et målbart prosessvindu for påfølgende vedlikehold av formen.



2. SKD11 støttestrukturer reduserer risikoen for karbidbrudd

Karbidskjær bør støttes mekanisk i stedet for å utsettes for ukontrollert sidebelastning. Presisjons-progressive dyser kombinerer vanligvis hårdmetallskjærekomponenter med herdet verktøy-stålholdere, styrestrukturer og utskiftbare innsatser.

Målet er ikke bare maksimal hardhet. Målet er kontrollert lastoverføring.





Bøyning er ofte den største kilden til dimensjonsvariasjon etter piercing. En terminal kan forlate skjærestasjonen innenfor toleranse og fortsatt mislykkes i sluttinspeksjon fordi elastisk gjenoppretting endrer vinkel eller funksjonshøyde.



Springback påvirkes av:

Materialets flytestyrke
Arbeids-herdende atferd
Bøyeradius
Materialtykkelse
Kornretning
Formingsvinkel
Verktøyradius
Antall formingsstadier
Kontakttrykk
Verktøyslitasje

Flertrinnsforming reduserer vinkelvariasjon under IATF 16949-kontroll

En progressiv dyse med høy-presisjon bør unngå å tvinge en kraftig bøy inn i en enkelt stasjon når den endelige geometrien er følsom for tilbakespring.



En typisk sekvens kan bruke:

Pre-forming: etablere den innledende bøyegeometrien.
Mellomforming: Øk bøyningsvinkelen mens du fordeler plastisk deformasjon.
Kalibreringsforming: etablere den endelige funksjonsvinkelen.
Mynting eller gjenslag: stabiliser kritiske overflater der det er nødvendig.
Avsluttende inspeksjon: verifiser det funksjonelle datumet ved hjelp av CMM eller dedikerte målere.



Formingsstrategi	Fjæringskontroll	Verktøybelastning	Dimensjonell repeterbarhet
Enkelt-bøyning	Begrenset	Høy lokal belastning	Senke
To-bøyning	Forbedret	Distribuert	Forbedret
Tre-trinnsforming	Høy kontroll	Distribuert	Høy
Forming + gjenoppretting	Svært høy for utvalgte funksjoner	Høyere sluttbelastning	Høy
Myntverk	Sterk lokal deformasjonskontroll	Høy	Høy for kontrollerte funksjoner



Antall stasjoner bør bestemmes fra materialoppførsel og geometri i stedet for fra en fast verktøymal.



Bøyekompensasjon bør bygges inn i formen

Hvis en terminal krever en sluttvinkel på 90 grader, bør formingsstansen ikke nødvendigvis utformes rundt en nominell 90 graders verktøyposisjon.

Selve prosessen kan kreve over-forming, etterfulgt av kontrollert elastisk gjenoppretting.



For produksjonsvalidering bør ingeniørteamet registrere:

Verktøyvinkel
Faktisk stemplet vinkel
Fjæringsvinkel
Materialparti
Strip retning
Verktøyslag
Antall produksjonsslag

Dette skaper et sporbart forhold mellom verktøygeometri og ferdige-delvarianter.






En progressiv dyse som opererer med høye slagfrekvenser kan ikke være helt avhengig av-slutt-inspeksjon. En skadet stanse, manglende komponent, matefeil eller dobbel stripe kan produsere hundrevis av defekte deler før operatøren oppdager problemet.



I-dysesensorer konverterer utvalgte prosessforhold til umiddelbare produksjonssignaler.



Sensor-kontrollert progressiv stempling under PPAP-nivå 3



Vanlige overvåkingspunkter inkluderer:

Materiell tilstedeværelse
Strip posisjon
Pilotengasjement
Delvis tilstedeværelse
Deteksjon av feilmating
Dobbel materialdeteksjon
Punch brudd
Utvisningsbekreftelse
Die overbelastning
Dannende stilling



Sensorfunksjon	Detekterbar tilstand	Produksjonsrisiko hvis ukontrollert
Strip sensor	Materiale mangler	Tomt slag
Pilotsensor	Feil stripeposisjon	Hull/bøy feiljustering
Del sensor	Del ikke kastet ut	Die obstruksjon
Punch overvåking	Slagskader	Grad eller dimensjonssvikt
Lastovervåking	Unormal formingskraft	Verktøyskade
Fôrovervåking	Feil tonehøyde	Stasjonsfeilregistrering
Dobbel-arkgjenkjenning	Materiale overlapper hverandre	Stansbrudd



For PPAP nivå 3 bør sensorstrategien kobles til prosessen FMEA, kontrollplan, MSA-aktiviteter og dimensjonsvalidering.

Sensoren i seg selv er ikke kvalitetssystemet. Verdien kommer fra å knytte signalet til en definert reaksjonsplan.



Prosesskapasitet bør følge ±0,01 mm spesifikasjoner

For en kritisk terminaldimensjon bør Cp og Cpk beregnes fra produksjonsdata i stedet for antatt fra en prototypekjøring.



Hvor:

USL=øvre spesifikasjonsgrense
LSL=nedre spesifikasjonsgrense
μ=prosessgjennomsnitt
σ=standardavvik



Hvis spesifikasjonen er ±0,01 mm, er den totale toleransebredden bare 0,02 mm. Små endringer i materialtykkelse, verktøyslitasje, stripeinnretting eller formingskraft kan derfor forbruke en betydelig del av det tilgjengelige prosessvinduet.





En koordinatmålemaskin skal ikke bare brukes som et endelig akseptverktøy. CMM-data kan også støtte utprøving, første-godkjenning, forebyggende vedlikehold og validering av tekniske endringer.



CMM-målestrategi for ±0,01 mm terminaler

Kritiske egenskaper bør deles inn i:

Hullposisjon
Hulldiameter
Total lengde
Terminalbredde
Bøyehøyde
Bøyevinkel
Kontaktstilling
Flathet
Dannet profil



Et CMM-program skal gjengi den funksjonelle datumstrukturen som er definert i ingeniørtegningen.



For eksempel kan måling av en terminalhøyde mot en ustabil ytterkant gi en teknisk nøyaktig måling som ikke representerer den faktiske monteringstilstanden.



Inspeksjonsmetoden må derfor samsvare med produktets funksjonelle datumskjema.







Verktøyets konsistens er ikke statisk. Skjærekanter slites, formende overflater poleres, klaringer endres og styrekomponenter mister gradvis sin opprinnelige tilstand.



For høy-volumproduksjon av kobberterminaler bør forebyggende vedlikehold baseres på målbare prosessindikatorer i stedet for et vilkårlig kalenderintervall.



Verktøy-levetid overvåking under IATF 16949 prosesskontroll

Spor minimum:

Antall produksjonsslag
Burr høyde
Kritisk hulldiameter
Kritisk hullposisjon
Bøyevinkel
Formingshøyde
Stemplingskraft
Sensor alarmfrekvens
Puncherstatningshistorikk
Slipegodtgjørelse

En nyttig vedlikeholdstrigger kan etableres når en prosessindikator nærmer seg kontrollgrensen.

For eksempel:

slagtall → gradvekst → hulldimensjonsdrift → Cpk-reduksjon → stansvedlikehold

Dette er mer informativt enn å si at en terning har et teoretisk «million-skuddliv».

Verktøyets levetid avhenger av materiale, tykkelse, geometri, smøring, slaghastighet, dyseklaring og vedlikeholdspraksis.



Vedlikehold av dyse bør bevare det opprinnelige datumsystemet

Etter sliping eller utskifting av en stans, må den gjenopprettede komponenten opprettholde sitt forhold til:

Pilotsystem
Veiledende innlegg
Dyseinnsats
Stripebærer
Tilstøtende formingsstasjon

Å bytte ut en enkelt slitt komponent uten å sjekke hele stasjonen kan introdusere en ny dimensjonsforskyvning.





Følgende matrise oppsummerer forholdet mellom produktkrav og verktøybeslutninger.



Produktkrav	Anbefalt ingeniørkontroll	Bekreftelse
±0,01 mm hulldimensjon	Karbidstans + kontrollert klaring	CMM
Piercing med høyt-volum	Karbidskjærekomponenter	Gradmåling
Kompleks terminalgeometri	Forming i flere-trinn	Profil/CMM
Følsom bøyevinkel	Pre-skjema + kalibrering/omstrekking	Vinkelmåler/CMM
Høy elektrisk ledningsevne	C1100 kobber	Materialsertifikat + konduktivitetstest
Høyere strukturell styrke	C2680 messing	Materialsertifikat + mekaniske data
Kontinuerlig høyhastighets-produksjon	I-dysesensorer	Sensorvalidering
Automotive Tier 1 forsyning	IATF 16949 prosesssystem	Revisjon + PPAP
Ny verktøygodkjenning	Fulldimensjonal validering	PPAP nivå 3
Lang produksjonstid	Forebyggende vedlikehold av verktøy	Hjerneslag/verktøy-livsrekorder



Last ned stemplingsdesignspesifikasjon





Et presisjonsstemplingsprosjekt bør begynne med deltegningen og funksjonskravene i stedet for med en standard formkonfigurasjon.



Under DFM-gjennomgangen bør ingeniørteamet undersøke:

Materialkarakter og temperament
Strip tykkelse
Kornretning
Minimum bøyeradius
Avstand fra hull-til-kant
Burr retning
Piercing sekvens
Carrier design
Strip pitch
Progressiv stasjonstildeling
Dannende belastning
Skrotevakuering
Sensorplasseringer
Inspeksjonsdatum
Krav til overflatebehandling

For EV og ESS elektriske komponenter bør elektrisk ytelse også vurderes under mekanisk design.



En terminaldimensjon som møter ±0,01 mm kan fortsatt være uegnet hvis pletteringstykkelse, kontaktkraft, matchende geometri eller strømførende-tverrsnitt er utenfor spesifikasjonen.



Av denne grunn bør mekanisk dimensjonskontroll og elektrisk validering gjennomgås sammen.



PPAP nivå 3 dokumentasjon skal koble verktøy til produksjonskontroll

En produksjonsinnlevering kan omfatte:

Prosessflytdiagram
PFMEA
Kontrollplan
MSA
Dimensjonale resultater
Materialsertifiseringer
Evnestudier
Verktøyposter
Prosessparametere
Utseendegodkjenning
Funksjonelle testresultater
Prøvedeler
Warrant for innlevering av deler

Hensikten er å demonstrere at produksjonsprosessen-ikke bare et utvalgt parti med deler-kan gjentatte ganger oppfylle tegningskravene.





For høy-elektriske terminaler er presisjonsstempling en kontrollert interaksjon mellom materialadferd, formgeometri, formingssekvens, verktøymaterialer, maskinnøyaktighet og inspeksjon.



En høy-kobberstempling OEM-målretting på ±0,01 mm bør etablere prosessen rundt fire tekniske kontroller:



Terminal Stamping Tooling Design basert på funksjonelle datum og kontrollert toleransestabling-opp.
Karbid- og SKD11-verktøyvalg tilpasset skjærebelastning, slitasje, geometri og vedlikeholdskrav.
Fler-bøyning og kalibrering for å kontrollere tilbakespring i stedet for å stole på enkelt-forming.
I-dysesensorovervåking og CMM-inspeksjon for å oppdage prosessdrift før store mengder blir avvikende.



For bil- og energilagringsprogrammer- kan disse kontrollene integreres med IATF 16949, PPAP nivå 3, prosesskapasitetsstudier og dokumentert verktøy-livsstyring.



Resultatet er ikke bare en stemplet kobberterminal som består inspeksjon. Det er en stemplingsprosess med målbare forhold mellom materiale → verktøy → forming → inspeksjon → prosessevne → produksjonsrepeterbarhet.





Hvordan kan en progressiv form opprettholde en toleranse på ±0,01 mm under produksjon av kobberterminaler med høyt-volum?

Bruk et kontrollert datumsystem, presisjons-karbidverktøy, validert dyseklaring, fler-forming, i-dysesensorer, forebyggende vedlikehold og CMM-basert prosessverifisering. Materialtykkelse og temperament må også holde seg innenfor godkjent spesifikasjon.



Hvilke verktøymaterialer brukes for høy-presisjonkobberterminalstempling?

Wolframkarbid brukes ofte til skjærekomponenter med høy-slitasje og kritiske hulloperasjoner, mens SKD11 brukes til stanser, dyser, holdere og formingskomponenter der det kreves større seighet og brukbarhet.



Kan en leverandør av kobberterminalstempling levere PPAP nivå 3-dokumentasjon?

Ja. Et produksjonsklar-program kan inkludere dimensjonsrapporter, PFMEA, kontrollplan, MSA, kapasitetsstudier, materialsertifikater, prosessflyt, verktøyoppføringer, prøvedeler og dokumentasjon for innsending av deler.
