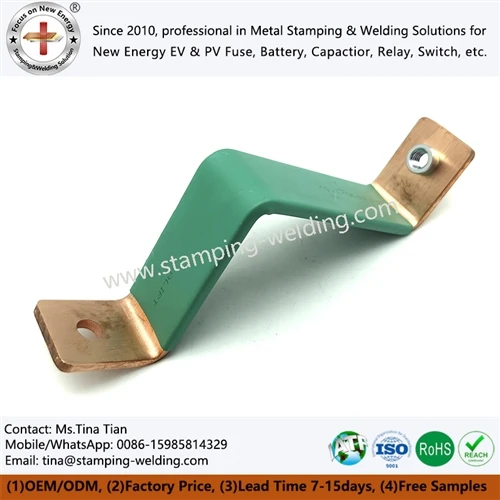

Høy-strøm fleksible kobberekspansjonskontakter for elektrolysatorer og tung smelting

En 5000A+ elektrolyseskinne kan ikke behandles som en stiv kobberleder når gjentatt termisk syklus endrer avstanden mellom faste terminaler. En fleksibel kobberekspansjonsskjøt bygget av tynne kobberfolier absorberer aksial bevegelse samtidig som den opprettholder en strømbane med lav -motstand; molekylær diffusjonssveising kan sammenføye 0,1 mm kobberfolier uten flussmiddel eller loddelodd. For høy-elektrolysatorer og tungt smelteutstyr er ikke designmålet fleksibilitet alene, men kontrollert motstand, strømtetthet, temperaturøkning, mekanisk vandring og leddintegritet.





























































Det elektriske tapet av en høy-strømforbindelse er som følger:

P = I²R

Ved 5000 A produserer selv en motstand på 20 μΩ omtrent 500 W varme ved tilkoblingen. Dette gjør millivolt-nivåspenningsfall og mikro-ohm-nivåmotstand til relevante designvariabler i stedet for sekundære inspeksjonselementer.



5000A+ strømbaner og 100 % IACS kobberledningsevne

For høy-strømelektrolysatorsystemer velges kobber vanligvis fordi elektrisk kobber med høy-renhet gir svært høy ledningsevne og støtter kompakte strømbaner.



Parameter	Typisk ingeniørbetraktning
Gjeldende vurdering	5000 A+ kontinuerlig eller app-spesifikk
Kobber materiale	C1100 / kobber med høy-ledningsevne
Konduktivitet	Opptil ca. 100 % IACS for egnet C1100-materiale
Folietykkelse	0,1 mm per folielag
Fugestruktur	Flere parallelle kobberfolier
Hovedfunksjon	Termisk ekspansjonskompensasjon og strømoverføring
Elektrisk tap	Bestemmes av motstand, kontaktareal og strømfordeling
Undersøkelse	Dimensjonskontroll, elektrisk motstand og sveiseintegritetskontroll



En flerlags foliestruktur fordeler mekanisk belastning over mange tynne kobberlag. I stedet for å tvinge en stiv kobberstang til å absorbere termisk forskyvning, bøyer de enkelte foliene seg uavhengig.



Dette er spesielt relevant for elektrolysatorstabler, likeretterkoblinger, DC-bussystemer og høy-ovnsutstyr der ledertemperaturen kan endre seg betydelig mellom oppstart, stabil drift og avstengning.



0,1 mm kobberfolier og molekylær diffusjonssveising uten fluks

En diffusjonssveiset kobbershunt bruker stablede kobberfolier som er sammenføyd gjennom kontrollert trykk og termisk energi. Målet er å skape en metallurgisk binding over foliegrensesnittet i stedet for å stole på en separat lodde eller loddelegering.



For 0,1 mm kobberfolie blir prosesskontroll viktig fordi folien er tynn nok til at overflatetilstand, flathet, trykkfordeling og oksidasjon kan påvirke det bundne grensesnittet.



En kontrollert diffusjons-sveiseprosess tar vanligvis i betraktning:

Kobberrenhet og elektrisk ledningsevne
Folietykkelse og lagantall
Overflatens renhet før sammenføyning
Kontakttrykk over hele bindingsområdet
Sveisetemperatur og oppholdstid
Lokal deformasjon av foliestabelen
Oksyddannelse under oppvarming
Kontinuitet i bundet-område
Elektrisk motstand etter sveising
Mekanisk styrke og utmattelsesadferd



Den resulterende forbindelsen inneholder ikke noe konvensjonelt loddelag som kan introdusere et ekstra elektrisk eller termisk grensesnitt.



For høy-strømapplikasjoner er målet en bred metallurgisk forbindelse med konsistent strømoverføring over det utformede overlappingsområdet.

















































































IEC 60269 og IATF 16949-Basert prosesskontroll for høystrømskjøter



Produksjonsveien bør skille materialkontroll, forming, sammenføyning og sluttkontroll. For industrielle kjøpere bør det relevante kvalitetsbeviset være knyttet til de faktiske søknads- og tegningskravene i stedet for et generisk materialsertifikat.



Typiske kontroller inkluderer:

Materialverifisering - kobberkvalitet, tykkelse og ledningsevne.
Folieforberedelse - dimensjonsnøyaktighet, overflatetilstand og renslighet.
Stablekontroll - folieantall, orientering og designet overlapping.
Diffusjonssveising - trykk-, temperatur- og sykluskontroll.
Danner - endelig ekspansjonslengde, bredde, hullposisjon og terminalgeometri.
Elektrisk inspeksjon - motstands- eller spenningsfall-måling.
Mekanisk inspeksjon - sveiseintegritet og dimensjonsbekreftelse.
Endelig QA - CMM-inspeksjon, visuell inspeksjon og kundespesifikk PPAP-dokumentasjon-.



For bilkvalitetssystemer-kan IATF 16949 prosessdisiplin og PPAP nivå 3-dokumentasjon brukes når kunden spesifiserer det. For industrielle elektrolyseprosjekter bør inspeksjonsplanen i stedet være på linje med godkjent tegning, tekniske spesifikasjoner og gjeldende elektriske standarder.



Be om gratis DFM-evaluering og tilbud





En stiv kobberstang har en definert termisk ekspansjonskoeffisient. Når de to monteringspunktene er mekanisk begrenset, skaper temperaturendringer forskyvning og stress i stedet for fri bevegelse.



For en leder med lengde L er den omtrentlige termiske utvidelsen:

ΔL = × L × ΔT

hvor:



ΔL=termisk forskyvning
= termisk ekspansjonskoeffisient
L=original lederlengde
ΔT=temperaturendring



For kobber er koeffisienten omtrent 16–17 × 10⁻⁶/K avhengig av materiale og temperaturområde.

For eksempel kan en 500 mm kobberleder utsatt for en 100 K temperaturøkning oppleve omtrent:

ΔL ≈ 0,82 mm

En stiv forbindelse må tilpasses denne bevegelsen gjennom den omkringliggende strukturen, monteringshull, terminaldeformasjon eller lederspenning. En fleksibel kobberekspansjonsskjøt inkorporerer i stedet mekanisk kompatibilitet direkte i den elektriske tilkoblingen.



16–17 × 10⁻⁶/K kobberekspansjon og termisk-sykluskompensasjon

Den fleksible delen er typisk utformet som en stabel av tynne kobberfolier i stedet for en enkelt tykk kobberplate.



Konstruksjon	Mekanisk oppførsel	Elektrisk vei	Typisk bruksbetraktning
Stiv C1100 kobberstang	Lav fleksibilitet	Direkte dirigent	Fast geometri
Laminert kobberfoliestabel	Høy aksial fleksibilitet	Parallelle foliestier	Termisk bevegelse
Flettet kobberkobling	Høy fleksibilitet	Flere tråder	Dynamisk bevegelse
Diffusjon-sveiset kobbershunt	Fleksibel foliedel med limte terminaler	Metallurgisk skjøt med stort-område	Høy-strøm DC-systemer



Foliestabelen tillater bøying og aksial bevegelse uten at hele terminalstrukturen må deformeres.

For en elektrolyserskinne bør dilatasjonsskjøten derfor spesifiseres med mer enn dens nominelle strømstyrke. Ingeniørtegningen skal definere:

Kontinuerlig strøm
Toppstrøm
Omgivelsestemperatur
Ledertemperatur
Forventet termisk syklus
Maksimal bevegelse
Minimum bøyeradius
Terminal-hullgeometri
Monteringsretning
Tilgjengelig installasjonskonvolutt
Nødvendig elektrisk motstand eller spenningsfall

5000A+ strømtetthet og varmespredning

Ved 5000 A avhenger strømfordelingen over en fleksibel kobling av det effektive ledende tverrsnittet og grensesnittgeometrien.

Å øke antall kobberfolielag øker det tilgjengelige ledende området. Men bare å legge til folie garanterer ikke jevn strømfordeling.

Terminalovergangen er spesielt viktig. Hvis strøm kommer inn i en foliestabel gjennom et smalt område, kan lokal strømtetthet øke nær overgangsområdet.

Av denne grunn bør terminalbredde, folieoverlapping, sveiseareal og -monteringshullsgeometri vurderes sammen.



En praktisk designgjennomgang bør undersøke:

Strøm → terminal → bundet sone → foliestabel → limt sone → terminal

heller enn å vurdere foliedelen isolert.



20μΩ motstand og I²R-tap ved 5000A

Effekten av leddmotstand blir betydelig ved høy strøm.



Leddmotstand	Spenningsfall ved 5000A	Strømtap ved 5000A
5 μΩ	25 mV	125 W
10 μΩ	50 mV	250 W
20 μΩ	100 mV	500 W
30 μΩ	150 mV	750 W
50 μΩ	250 mV	1,250 W



Disse verdiene viser hvorfor kontaktmotstand og sveisemotstand bør inkluderes i designverifiseringsplanen.



En reduksjon fra 20 μΩ til 10 μΩ reduserer ikke bare målt spenningsfall med 50 mV. Ved 5000 A reduserer den også teoretisk resistivt tap med omtrent 250 W ved den forbindelsen.



Faktisk feltytelse avhenger også av ledertemperatur, kontakttrykk, overflatetilstand, strømbølgeform og installasjonsgeometri.



Last ned samleskinnedesignspesifikasjon







Tynne kobberfoliesammenstillinger krever forskjellige dimensjonskontroller fra konvensjonelle maskinerte kobberstenger.



De kritiske dimensjonene er ikke begrenset til total lengde og bredde. For en ekspansjonskontakt påvirker folietykkelse, stabelhøyde, flathet, hullposisjon, sveisebredde og frilengdegeometri installasjon og elektrisk ytelse.



±0,01 mm CMM-inspeksjon for kobberterminaler

For presisjonsterminalkomponenter kan valgte dimensjoner kontrolleres til ±0,01 mm der det kreves av den godkjente tegnings- og produksjonsevnen.

CMM-inspeksjon kan bekrefte:

Monterings-hullsposisjon
Terminalbredde
Total lengde
Parallellisme
Flathet
Avstand fra hull-til-kant
Sveiset terminalgeometri
Dannet profil



Inspeksjonsstrategien bør skille mellom dimensjoner som påvirker elektrisk installasjon og dimensjoner som påvirker mekanisk klaring.



For eksempel kan en posisjonstoleranse for monterings-hull direkte påvirke monteringsjusteringen, mens en foliefri-lengdedimensjon påvirker den tilgjengelige termiske bevegelsen.



C1100 kobber og C2680 messing: Materialvalg ved 100 % IACS

Kobber og messing bør ikke behandles som utskiftbare terminalmaterialer.


Eiendom	C1100 rent kobber	C2680 Messing
Elektrisk ledningsevne	Høy; passende karakterer kan nærme seg 100 % IACS	Lavere enn C1100
Hovedfordel	Lav elektrisk motstand	Høyere mekanisk styrke og formingsadferd
Høy-strømleder	Foretrukket	App-avhengig
Termisk ledningsevne	Høy	Senke
Typisk bruk	Samleskinner, folier, shunter	Terminaler, strukturelle elektriske deler
Høyt-strømtap	Lavere for tilsvarende geometri	Høyere for tilsvarende geometri
Driver for materialvalg	Elektrisk ytelse	Krav til mekanisk/forming



For en 5000A+ strømbane er C1100 generelt utgangsmaterialet når elektrisk ledningsevne dominerer designet. Messing kan vurderes der terminalstivhet, slitestyrke eller formingskrav rettferdiggjør bruken.



Det endelige utvalget bør være basert på kundens elektriske, mekaniske og miljømessige krav.



15 kV/mm dielektriske krav for isolerte høy-strømenheter

Der den fleksible kobberkoblingen er installert inne i et isolert kabinett, må isolasjonen vurderes separat fra kobberlederen.

Mulige isolasjonssystemer inkluderer:

Epoxy pulverlakk
Laminert polymerisolasjon
PET film
Polyimid film
PVC eller andre bruksspesifikke isolasjonsmaterialer-



Den relevante dielektriske spesifikasjonen bør angis som et testkrav i stedet for å antas bare fra materialnavnet.



Where specified, dielectric breakdown strength may be evaluated against requirements such as >15 kV/mm, sammen med isolasjonstykkelse, krypeavstand, klaring og miljømessig aldring.



For høyspenningselektrolysatorutstyr bør den komplette sammenstillingen-ikke bare beleggmaterialet- vurderes under dielektrisk kvalifisering.







Elektrolyserettere, hydrogenproduksjonssystemer og tungt smelteutstyr deler sjelden identiske samleskinnekonvolutter. En fleksibel kobling kan derfor kreve forskjøvede terminaler, ulik terminalbredde, avtrappede foliestabler, vinklede monteringsflater eller asymmetriske ekspansjonsseksjoner.



Prosjekteringsprosessen bør begynne med kundens tegnings- og installasjonskonvolutt i stedet for å tvinge applikasjonen inn i en standard koblingsgeometri.



5000A+ DFM-gjennomgang for offset- og asymmetriske kobbershunter

En DFM-gjennomgang bør undersøke:

Gjeldende-inngangsretning
Terminalkontaktområde
Hulldiameter og posisjonstoleranse
Antall folie-lag
Folie bredde
Fleksibel fri lengde
Nødvendig bevegelse
Bøy retning
Terminalforskyvning
Dimensjoner for sveiset-areal
Installasjonsklaring

En asymmetrisk design kan være elektrisk akseptabel samtidig som den skaper overdreven mekanisk påkjenning hvis den nøytrale bevegelsesaksen er dårlig plassert.

Av den grunn bør mekanisk vandring og elektrisk strømfordeling gjennomgås sammen.



In-Die Rivetting og ±0,01 mm terminalposisjonskontroll

Der kobberterminaler inneholder hjelpemetallkomponenter, kan-nagler, stansing eller sekundærforming integreres i produksjonsruten.

Typiske prosesskontroller inkluderer:

Progressiv stempling eller blanking
Burr-høydekontroll
Forming
I-nittering der det er aktuelt
Forberedelse av kobberfolie
Diffusjonssveising
Terminaldanning
Overflatebehandling eller isolasjon
CMM inspeksjon
Elektrisk og mekanisk verifisering

For presisjonsstemplede komponenter bør verktøyslitasje overvåkes mot kritiske dimensjoner i stedet for kun å stole på en nominell-levetid.



PPAP nivå 3 og IATF 16949 dokumentasjon for volumproduksjon

For bil- eller bilprosjekter-avledet, kan PPAP-dokumentasjon omfatte:

Design poster
Teknisk endringsdokumentasjon
Prosessflytdiagram
PFMEA
Kontrollplan
Målesystemanalyse
Dimensjonale resultater
Materiale- og ytelsestestresultater
Innledende prosessstudier
Prøve produksjonsdeler
Utseendegodkjenning der det er aktuelt
Warrant for innlevering av deler

PPAP nivå 3 brukes ofte når kunden ber om en full innsendingspakke.

For industrielle elektrolyse- og smelteapplikasjoner kan dokumentasjonen tilpasses kundens kvalitetsavtale i stedet for automatisk å bruke en PPAP-struktur for biler.



Be om gratis DFM-evaluering og tilbud





Høy-ekspansjonsfuger bør valideres i henhold til de faktiske elektriske og mekaniske feilmodusene til applikasjonen.

Inspeksjonsplanen bør dekke både kobbermaterialet og den ferdige koblingen.



5000A+ elektrisk motstand og temperatur-stigningsvalidering

Et produksjonsvalideringsprogram kan omfatte:



Test	Teknisk formål
DC motstand	Bekreft leder- og leddmotstand
Spenningsfall-måling	Kvantifiser elektrisk tap under spesifisert strøm
Temperatur-stigningstest	Vurder termisk ytelse
Termisk sykling	Bekreft mekanisk kompensasjon
Inspeksjon av sveiseintegritet	Bekreft kontinuitet i det bundne-området
Dimensjonell inspeksjon	Bekreft samsvar med tegningen
CMM-måling	Bekreft kritisk geometri
Isolasjonsmotstand	Bekreft elektrisk isolasjon
Dielektrisk tåler	Kontroller isolasjonssystemet
Miljøtesting	Vurder spesifiserte driftsforhold



Nøyaktig strøm, testvarighet og akseptgrenser bør fastsettes fra produktspesifikasjonen.



5000A kontinuerlig strøm- og termisk-syklustesting

For en utvidelseskobling med høy-strøm er en nyttig valideringssekvens:

Startmotstand → kontrollert strømbelastning → temperaturstabilisering → avstengning → kjøling → termisk syklus → endelig motstand

Sammenligningen mellom innledende og etter-testmotstand kan avsløre nedbrytning som en enkeltdimensjonal inspeksjon ikke kan oppdage.

En kobling som forblir dimensjonalt akseptabel, men som utvikler økende grensesnittmotstand, kan fortsatt bli et termisk feilpunkt under lang-drift.


EN 45545 og UL 94 V-0 for isolasjonsvalg

For utstyr installert i transport eller lukkede elektriske systemer, kan isolasjonskrav innebære spesifikke standarder for flammehemming eller røyk/toksisitet.

Avhengig av den endelige søknaden, kan spesifikasjonene referere til:

UL 94 V-0
EN 45545
Dielektriske tålekrav
Isolasjonsmotstand
Kryp og klaring
Temperaturklasse
Kjemisk motstand
Miljømessig aldring

Disse standardene bør tilordnes i henhold til utstyrskategorien og destinasjonsmarkedet. Et materialsertifikat alene bekrefter ikke samsvar med den ferdige monteringen.





Riktig konstruksjon avhenger av strøm, bevegelse, temperatur, installasjonsgeometri og valideringskrav.



Behov	Anbefalt ingeniørretning
5000A+ kontinuerlig DC	Fler-lags C1100 kobberfolie
Høy termisk bevegelse	Lengre fleksibel friseksjon
Begrenset installasjonsplass	Kompakt flerlagsfoliegeometri-
Lav elektrisk motstand	Kobber med høy-ledningsevne og stort bundet område
Gjentatt termisk sykling	Fleksibel foliestabel med kontrollert bevegelse
Forskjøvede monteringspunkter	Formet/asymmetrisk terminalgeometri
Høyspentskap.-	Definert isolasjon, kryp og klaring
Kvalitetssystem for biler	IATF 16949 / PPAP nivå 3 som spesifisert
Presisjonsterminalgeometri	CMM inspeksjon
Fluks-fri kobberskjøting	Molekylær diffusjonssveising
Korrosjonsbeskyttelse	Applikasjonsspesifikk-overflatebehandling
Høy mekanisk belastning	Terminalgeometri og optimering av sveiseareal



Den fleksible kobberekspansjonsfugen bør derfor spesifiseres som en komplett elektro-mekanisk komponent, ikke bare som et stykke fleksibelt kobber.





For en nøyaktig DFM-vurdering bør innkjøpspakken inneholde:



Nominell kontinuerlig strøm
Maksimal driftsstrøm
DC eller AC-applikasjon
Driftsspenning
Omgivelsestemperatur
Maksimal ledertemperatur
Termisk-syklusområde
Nødvendig bevegelse
Koblingsfri lengde
Terminaldimensjoner
Hullmønster
Kobberkvalitet
Folietykkelse
Isolasjonskrav
Krav til overflatebehandling-
Mål for elektrisk motstand
Temperatur-grense
Mengde og årlig etterspørsel
Nødvendig inspeksjonsstandard
PPAP-krav
Emballasjekrav



En tegning, STEP-fil eller 2D-dimensjonal tegning er tilstrekkelig for en innledende gjennomgang av produksjonsevnen.



For applikasjoner over 5000 A, bør kontakten vurderes som en del av den komplette strømbanen. Samleskinnegeometri, terminalgrensesnitt, monteringsutstyr og kjøleforhold kan endre den målte motstanden og temperaturøkningen vesentlig.





Hvilken informasjon kreves for å sitere en 5000A+ fleksibel kobber ekspansjonsfuge?

Oppgi nominell strøm, spenning, kobberkvalitet, folietykkelse, terminaldimensjoner, monterings-hullmønster, termisk bevegelse, temperaturområde, isolasjonskrav og årlig mengde. En 2D-tegning eller STEP-fil muliggjør en mer nøyaktig DFM-gjennomgang.



Kan 0,1 mmkobberfolie være diffusjonssveisetuten lodde eller loddemiddel?

Ja. Stablede 0,1 mm kobberfolier kan skjøtes ved hjelp av kontrollert molekylær diffusjonssveising. Prosessen bruker trykk og termisk energi for å danne en metallurgisk binding uten et konvensjonelt lodde- eller flusslag.



Kan tilpassede-kobberekspansjonsfuger leveres med PPAP nivå 3?

Ja. Når kunden krever det, kan produksjonen organiseres rundt PPAP nivå 3-dokumentasjon, inkludert dimensjonale resultater, materialregistreringer, prosessflyt, PFMEA, kontrollplan og ytelsesvalideringsdata.
