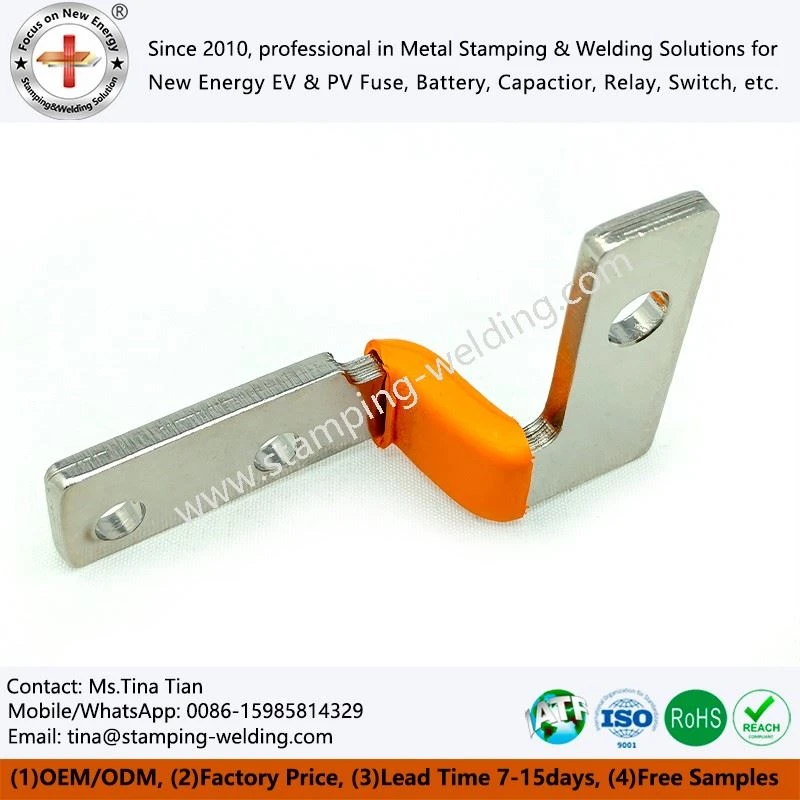

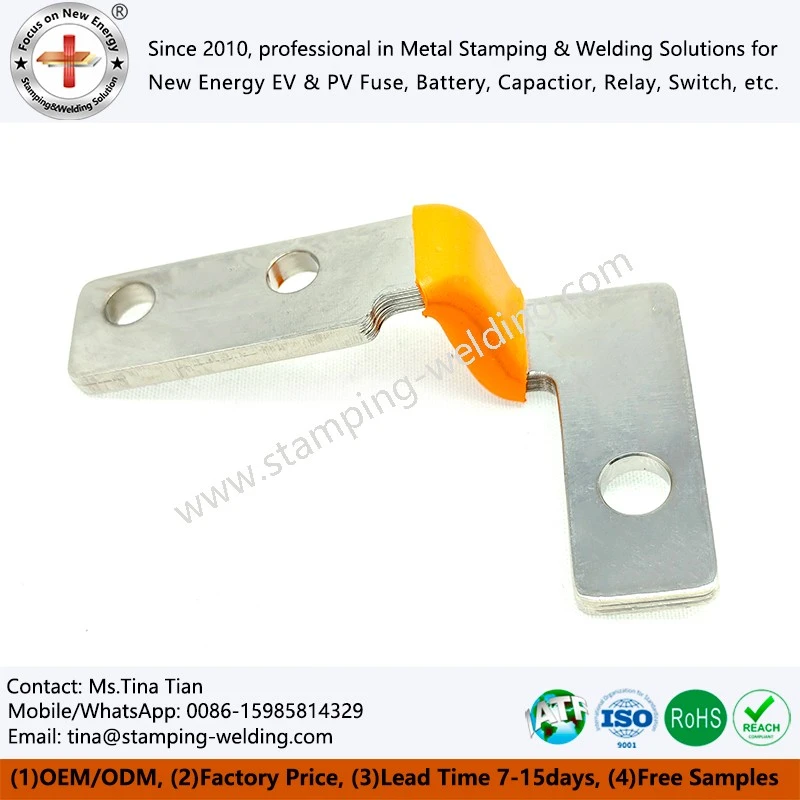

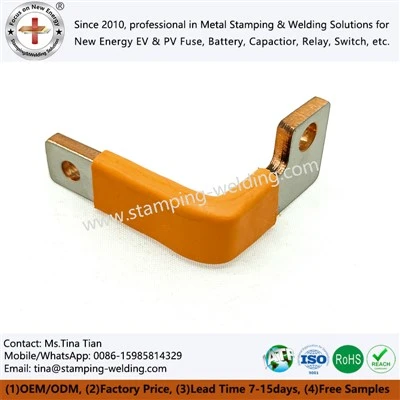

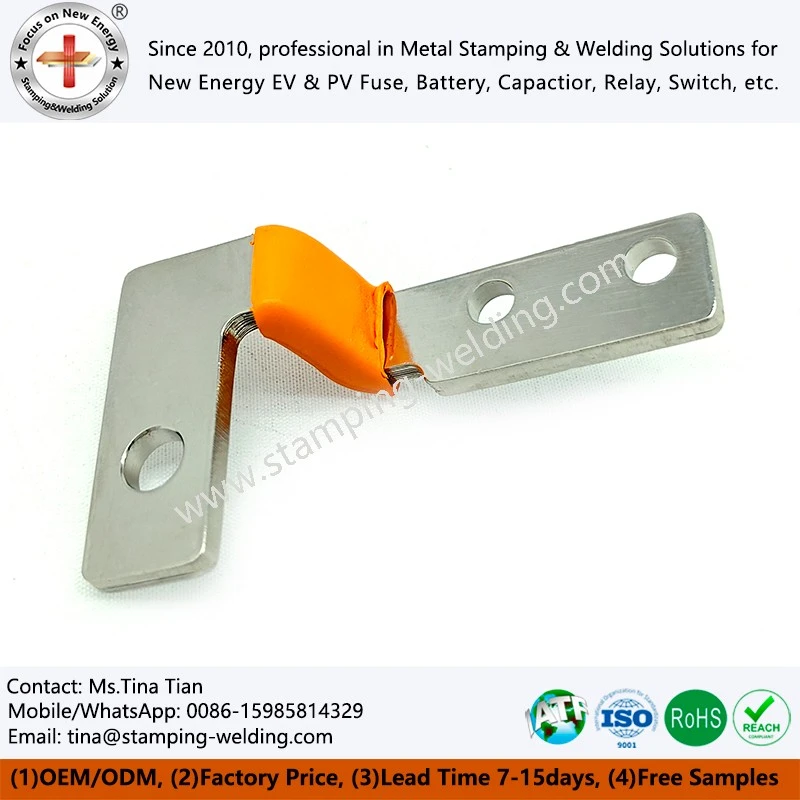

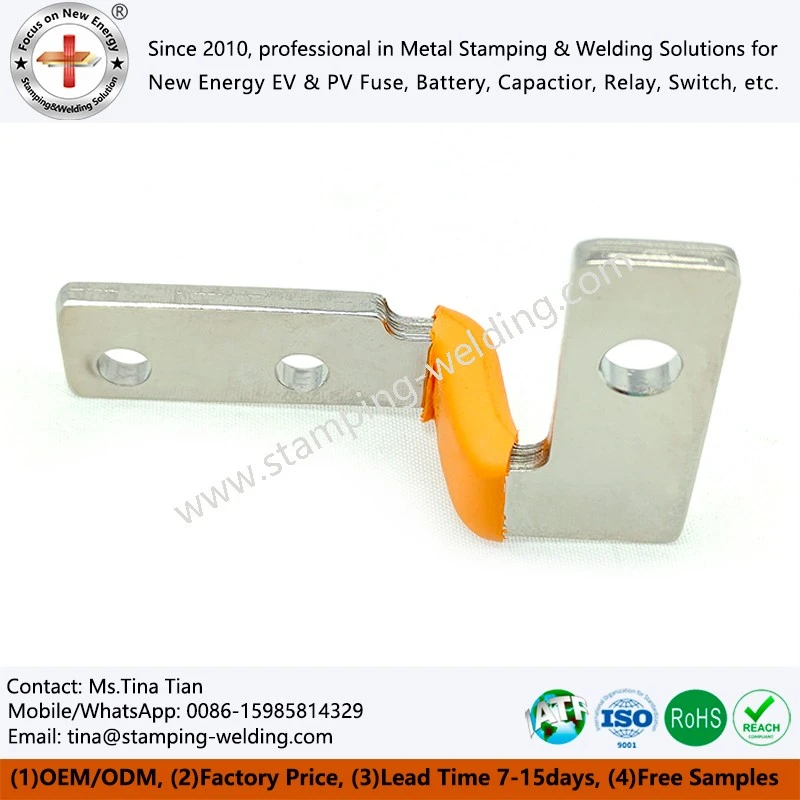

Kobberfolie laminert samleskinne myk tilkobling
Designet for å absorbere termisk ekspansjon og multi-akse chassisvibrasjoner, denne kobberfolielaminerte samleskinne myke forbindelsen stabler 0,03–0,3 mm C11000-folier med fast-diffusjon-sveisede terminaler (0 % tomrom, fluks-fri). Xiamen Apollo leverer ende-{10}}OEM-produksjon – inkludert foliestempling, CNC-boring, tinn-/forsølvbelegg og tilpasset isolasjon – som støtter kontinuerlige strømmer fra 100A til 4000A.
- Rask levering
- Kvalitetssikring
- 24/7 kundeservice
produkt introduksjon
For batteripakker, strømdistribusjonsenheter, vekselrettere og andre høy-strømenheter, må tilkoblingen absorbere installasjonsbevegelsen samtidig som den opprettholder en stabil elektrisk bane. Kobberfolielaminert samleskinne Soft Connection bruker flere kobberfolielag sammenføyd til en fleksibel ledende seksjon, som tillater kontrollert bøyning og forskyvning mellom faste koblingspunkter. Strukturen kan utvikles som en fleksibel kobberlaminert foliekobling i henhold til gjeldende klassifisering, tilgjengelig installasjonsplass, bøyningsretning og terminalgeometri. Kobberfolietykkelse, lagantall, sveiset lengde og terminalkonfigurasjon kan justeres under gjennomgang av tegningen. Diffusjonssveising gir en sammenføyd flerlagsseksjon uten å stole på en konvensjonell stiv kobberstang for den fleksible delen.

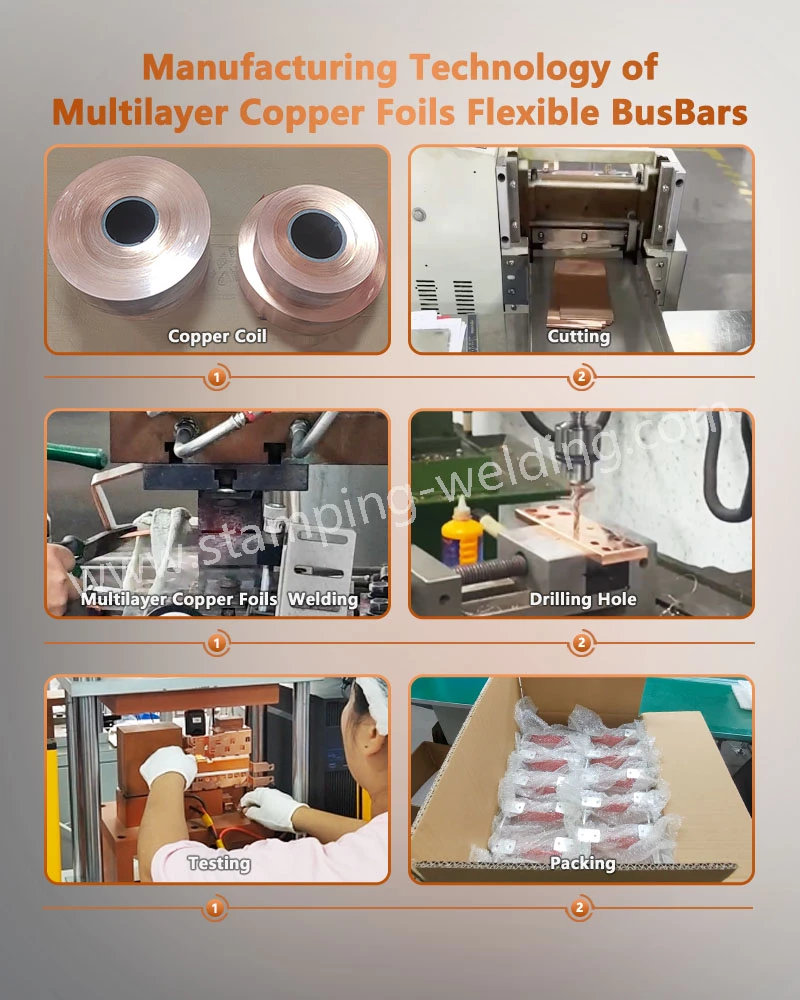

Diffusjonssveising og flerlags produksjonsprosess
Forberedelse av kobberfolie
Kobberfolie kuttes og klargjøres i henhold til spesifisert tykkelse og dimensjoner. Overflaterengjøring fjerner forurensninger som kan påvirke bindingen mellom lag.
Presisjon flerlagsstabling
Flere kobberfolielag er nøyaktig stablet og justert i henhold til den utformede strømbanen, fleksible seksjonen og terminalkonfigurasjonen for kobberfolie fleksibel laminert kobberskinne.
Kontrollert diffusjonssveising
Kontrollert varme og trykk påføres for å danne konsistent metallurgisk binding mellom kobberfolielag, redusere kobberfolie fleksibel samleskinne med isolert rør intern motstand og begrense lokale bindingsfeil.
Terminalforming og inspeksjon
Den sveisede foliestabelen bearbeides ved stempling, bøying eller maskinering. Endelig inspeksjon dekker dimensjoner, elektrisk motstand, sveisetilstand og temperatur-ytelse for fleksible samleskinnekoblinger av kobber.
Kvalitetskontroll og produksjonsvalidering
Material- og dimensjonsinspeksjon
Kobbermateriale, folietykkelse, lagdimensjoner og terminalgeometri kontrolleres mot tegningskrav. CMM-inspeksjon kan brukes på kritiske dimensjoner for produksjonskonsistens for kobberfoliebatterisamleskinnekobling.
Sveising og elektrisk ytelsestesting
Diffusjons-sveisede områder inspiseres for bindingskonsistens, etterfulgt av testing av elektrisk motstand, kontinuitet og temperatur-for å verifisere strømføringsytelsen.
Batchkvalitet og sporbarhetskontroll
Laminerte fleksible kobbersamleskinner-produksjonspartier kontrolleres gjennom definerte prosessparametere, inspeksjonsregistreringer og sporbarhet. For bilprosjekter kan PPAP-dokumentasjon og IATF 16949 kvalitetsprosedyrer støttes.
OEM-utvikling og forsyningskjedestøtte
Tegningsgjennomgang og DFM-vurdering
Kunde 2D-tegninger, 3D CAD-filer eller prøver gjennomgås for folietykkelse, lagantall, bøyekrav, terminalgeometri og produksjonsmulighet før produksjon av kobberfolielaminert samleskinne Soft Connection.
Prototype og prosessvalidering
Støtte verktøyutvikling, prototype Press Welding Foil Samleskinne produksjon og elektrisk validering. Laserskjæring og CNC-bearbeiding kan brukes for prøver med lavt-volum før dedikert verktøy frigis.
Masseproduksjon og levering
Validerte design kan overføres til stempling, diffusjonssveising, plettering og inspeksjonsprosesser for batch laminerte folier fleksibel kobber samleskinne produksjon, med prosesskontroll og produksjonsplanlegging som støtter stabil levering.
Ofte stilte spørsmål
Q: Hva er aKobberfolie laminert samleskinne myk tilkoblingbrukes til?
A: En kobberfolielaminert myk kobling forbinder stive elektriske komponenter samtidig som den tillater kontrollert bevegelse og bøyning. Den brukes ofte i elbilbatteripakker, strømdistribusjonsenheter, energilagringssystemer, vekselrettere, transformatorer og andre-høystrømsenheter.
Spørsmål: Hvordan forbinder diffusjonssveising flere kobberfolielag?
A: Diffusjonssveising bruker kontrollert varme og trykk for å fremme metallurgisk binding mellom rene kobberfolieoverflater. Sveisebetingelsene velges i henhold til folietykkelse, lagantall og skjøtgeometri for å oppnå konsistent mellomlagsbinding.
Spørsmål: Hvilket kobbermateriale er egnet for fleksible-strømskinner med høy strøm?
A: T2 kobber velges ofte når høy elektrisk ledningsevne er nødvendig. T2Y2-kobber kan gi ledningsevne større enn eller lik 97 % IACS. Endelig materialvalg bør også ta hensyn til folietykkelse, mekanisk fleksibilitet, formingskrav og kundens temperatur-grense.
Spørsmål: Kan folietykkelsen og antall lag tilpasses?
A: Ja. Folietykkelse, lagantall, sveiset lengde og terminalgeometri kan spesifiseres i henhold til gjeldende krav, bøyeforhold og tilgjengelig installasjonsplass. DFM-gjennomgang anbefales før verktøy eller masselaminert fleksibel samleskinne for produksjon av nye energikjøretøyer.
Spørsmål: Kan terminalene være sølvbelagt eller tinnbelagt?
A: Ja. Sølv-, nikkel- og tinnbelegg kan spesifiseres i henhold til det elektriske grensesnittet, korrosjonsforholdene og monteringsmetoden. Platetykkelse og inspeksjonskrav kan defineres på tegningen av kobberfolielaminert myk kobling eller teknisk spesifikasjon.
Kontakt oss
Send din 2D/3D CAD-tegning, gjeldende vurdering, foliedimensjoner eller prøve for teknisk gjennomgang. Vi kan vurdere flerlagsstrukturen, sveisemetoden og terminaldesign, og deretter gi et fabrikktilbud og produksjonsforslag basert på dine krav.
